СТАНОЧНЫЕ ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СТАЦИОНАРНЫЕ ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


      Для фильтрации смазочно-охлаждающей жидкости предлагается широкий диапазон фильтров: от простейших ленточных тканевых фильтров до комплексных интегрированных систем очистки и охлаждения СОЖ с двумя или тремя фильтрующими ступенями. В фильтрах используется фильтровальная ткань и магнитные сепараторы.
      Фильтры СОЖ применяются для очистки смазочно-охлаждающей жидкости и извлечения из нее после механической обработки магнитных и немагнитных микрочастиц. Фильтры СОЖ имеют производительность для чистого масла в диапазоне от 25 до 600 л/мин и от 50 до 1200 л/мин для эмульсии. Уровень фильтрации от 50 мкм до 5 мкм. Стандартные фильтры могут оснащаться скиммерами для сбора поверхностного масла.
Фильтр СОЖ фильтрация смазочно-охлаждающей жидкости

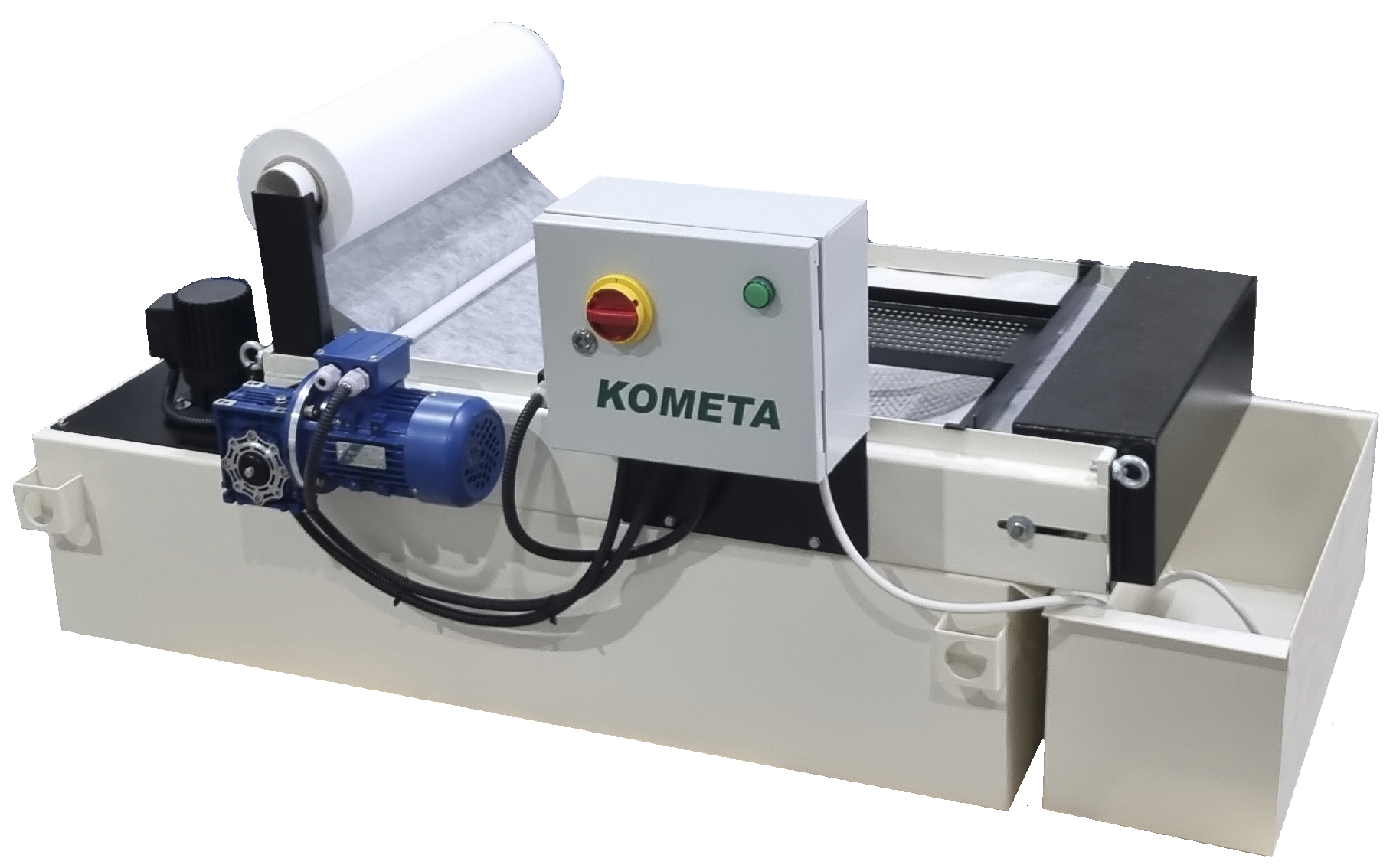

ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ ОРИОН Т

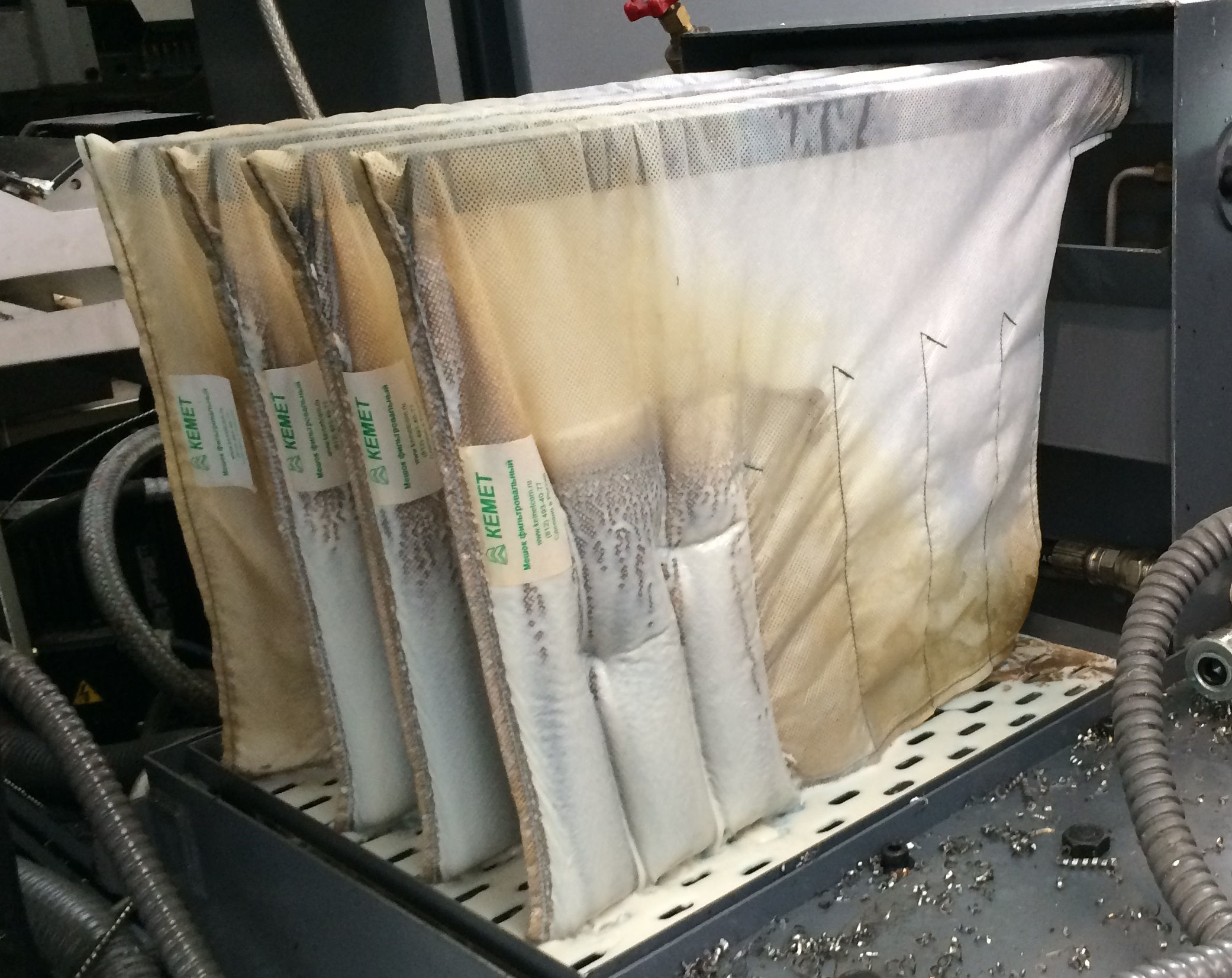

    Фильтры СОЖ серии ОРИОН Т с производительностью от 50 до 400 л/мин (от 25 до 200 л/мин чистого масла) используют тканевую систему фильтрации смазочно-охлаждающей жидкости. Они подходят для фильтрации масла и эмульсий, загрязненных магнитными и немагнитными частицами, в том числе и нержавеющей стали. Фильтры СОЖ серии ОРИОН Т представляют простейший способ гарантированной эффективной фильтрации смазочно-охлаждающей жидкости с минимальными затратами на установку. Эти модели фильтров, в зависимости от свойств фильтровальной ткани, различаются уровнями фильтрации (от 50 до 20 микрон).
    Тканевые фильтры имеют очень широкий диапазон возможного использования: обрабатывающие центры, токарные, фрезерные, шлифовальные и другие станки. Они также могут использоваться (в исполнении из нержавеющей стали) для фильтрации воды, используемой в химической, пищевой и стекольной промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СЕРИИ ОРИОН Т


   Модель    Производительность, макс. Габаритные размеры
водомасляная
эмульсия		    чистое
масло		 AБВ  Г
л3/мин мм
ОРИОН 1Т 50 25 14858106901600
ОРИОН 2Т 100 50 183510106901945
ОРИОН 3Т 150 75 203513106902150

Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости
Фильтр СОЖ фильтрация смазочно-охлаждающей жидкости

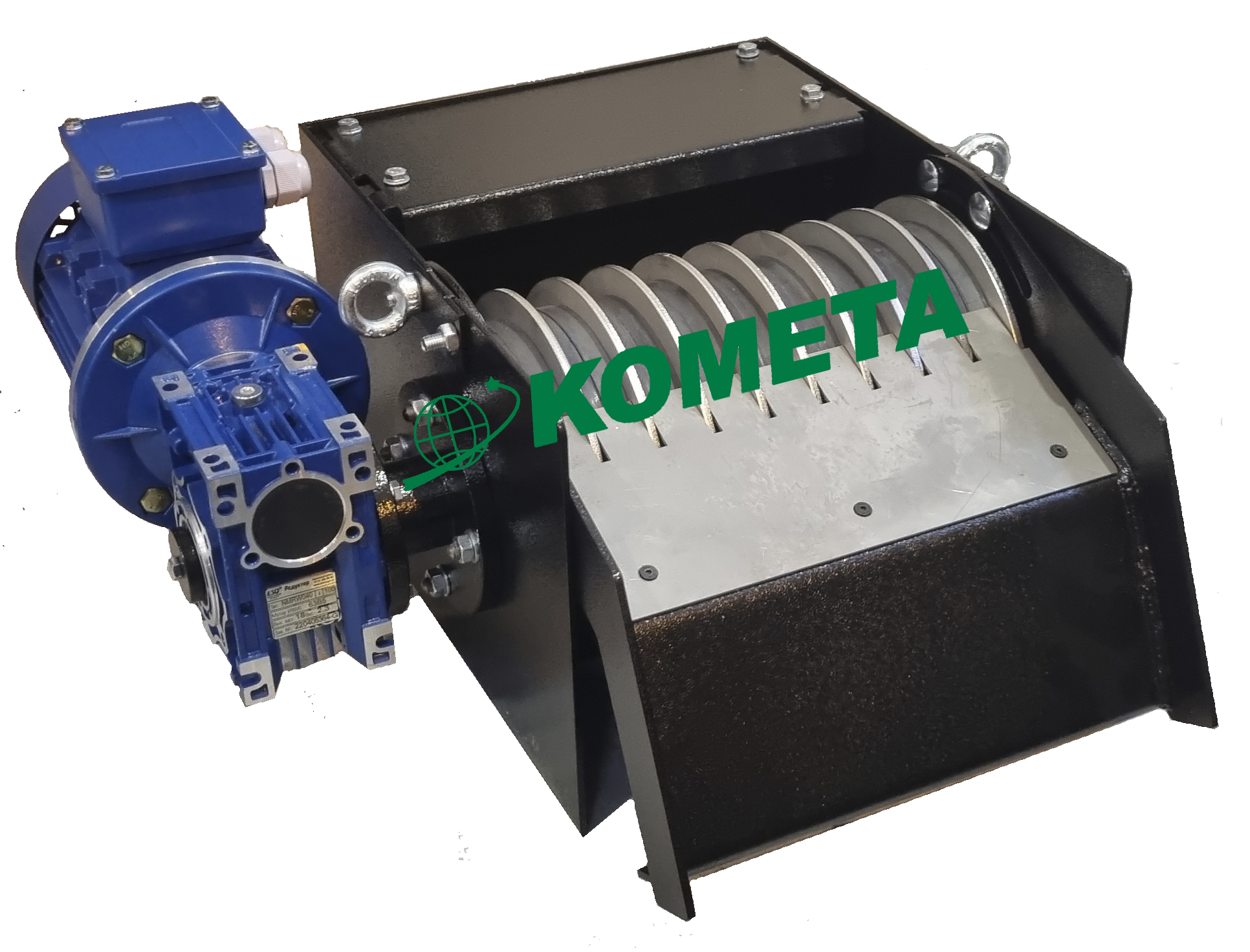

МАГНИТНЫЕ СЕПАРАТОРЫ СЕРИИ СЕРИИ ОРИОН М


     Магнитные сепараторы СОЖ серии ОРИОН М предназначены для очистки смазочно-охлаждающей жидкости от магнитных частиц металлического шлама. Они комплектуются набором ферромагнитных дисков, которые улавливают твердые магнитные загрязнения, присутствующие в смазочно-охлаждающей жидкости. Важной особенностью магнитных сепараторов является практически нулевая стоимость эксплуатации.
     Очень часто фильтры серии ОРИОН М являются универсальным и компактными фильтрами СОЖ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СЕРИИ ОРИОН М


   Модель    Производительность, макс. Габаритные размеры
водомасляная
эмульсия		    чистое
масло		 AБВ  Г
л3/мин мм
ОРИОН 1М 50 25 51036525595
ОРИОН 2М 100 50 51047525595
ОРИОН 3М 150 75 51061525595

Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости
Фильтр СОЖ фильтрация смазочно-охлаждающей жидкости

ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ ОРИОН ТМ


    Фильтры СОЖ серии ОРИОН ТМ состоят из комбинации фильтров ОРИОН Т и ОРИОН М. В этом случае они являются двухступенчатыми фильтрами СОЖ, в которых в начале извлекаются намагничивающиеся частицы, а затем СОЖ пропускается через тканевый фильтр - фильтровальную ткань.
    Первая магнитная ступень фильтрации уменьшает в несколько раз расход фильтровальной ткани, что снижает расходы на эксплуатацию. Комбинированные фильтры имеют очень широкий диапазон возможного использования: обрабатывающие центры, токарные, фрезерные, шлифовальные и другие станки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ СЕРИИ ОРИОН ТМ


   Модель    Производительность, макс. Габаритные размеры
водомасляная
эмульсия		    чистое
масло		 AБВ  Г
л3/мин мм
ОРИОН 1ТМ 50 25 14858106901600
ОРИОН 2ТМ 100 50 183510106901945
ОРИОН 3ТМ 150 75 203513106902150

Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости

ФИЛЬТРЫ СЕРИИ ОМЕГА

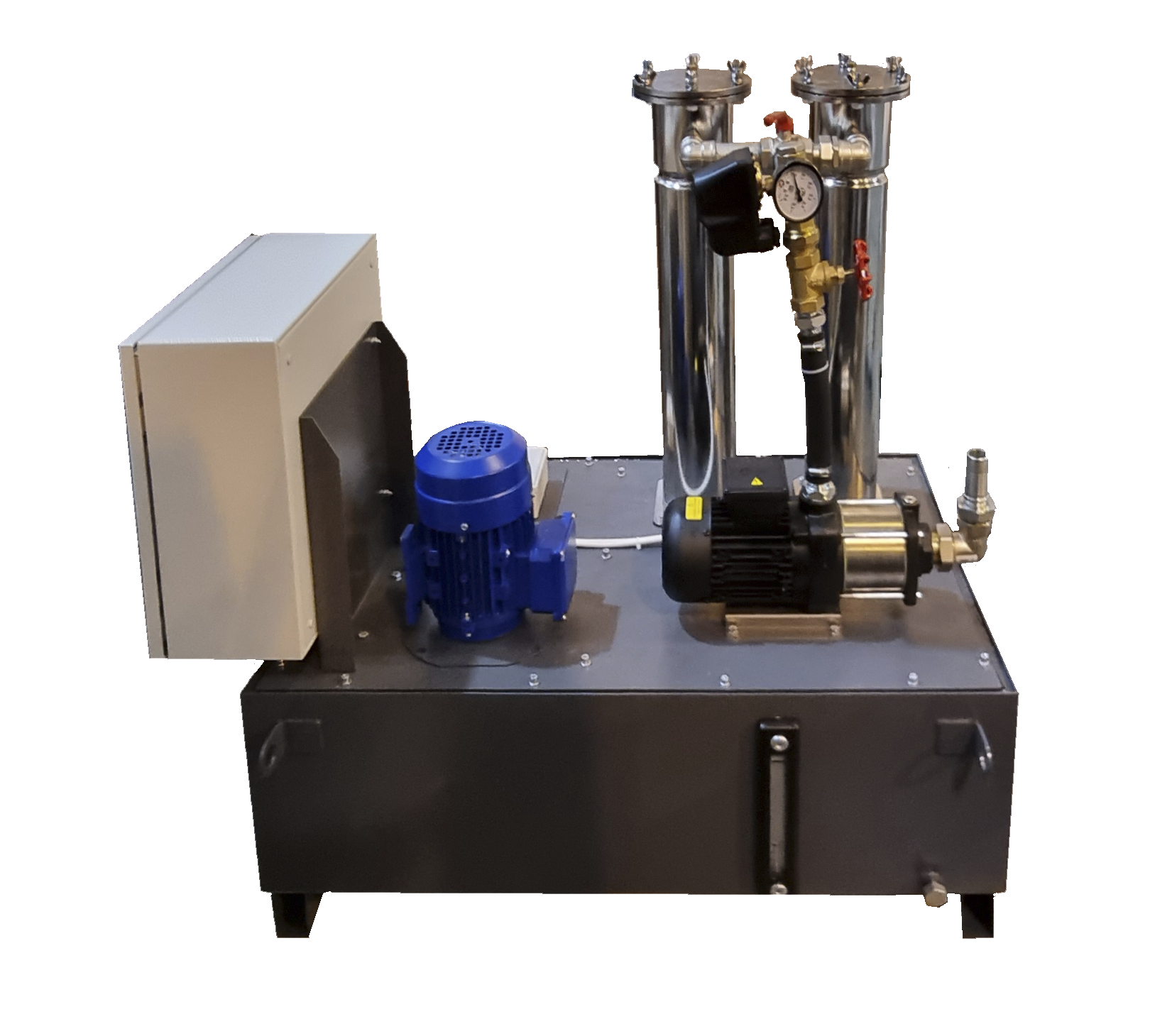

     Фильтры серии ОМЕГА в первую очередь предназначены для тонкой фильтрации СОЖ. Эти фильтры обычно применяются в случаях, когда необходима степень фильтрации от 30 до 5 микрон. Особенная потребность в фильтрах серии ОМЕГА возникает при необходимости подачи смазочно-охлаждающей жидкости при высоком давлении в зону резания через инструмент.
     Фильтры СОЖ серии ОМЕГА отличаются простотой конструкции, небольшими габаритами, надежностью и гарантированным качеством фильтрации. Благодаря базовому блоку фильтра и возможности гибко дооснащать его дополнительными опциями, фильтры Омега сравнительно легко вписываются в конструкцию различных станков и обеспечивают требуемые параметры фильтрации. Также они могут являться дополнительной ступенью тонкой очистки для других фильтров СОЖ.
Фильтр СОЖ фильтрация смазочно-охлаждающей жидкости

МОБИЛЬНЫЕ ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

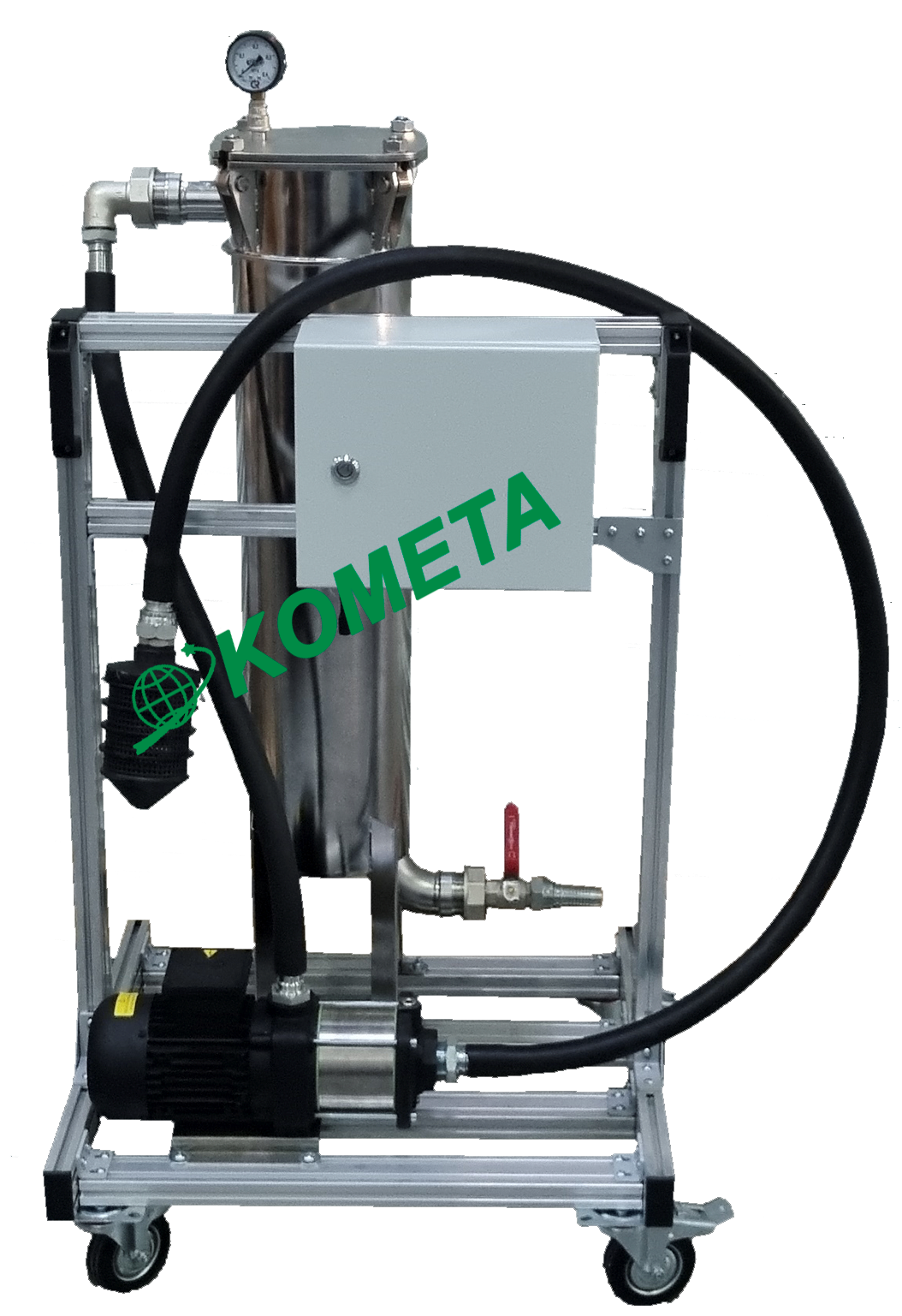

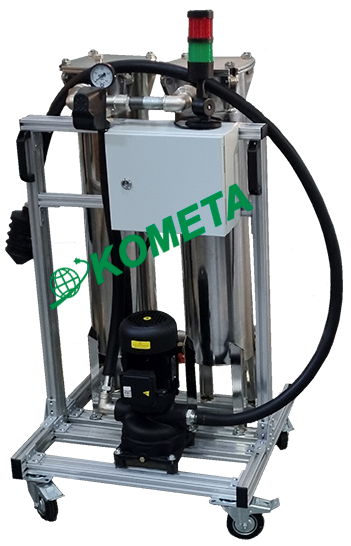

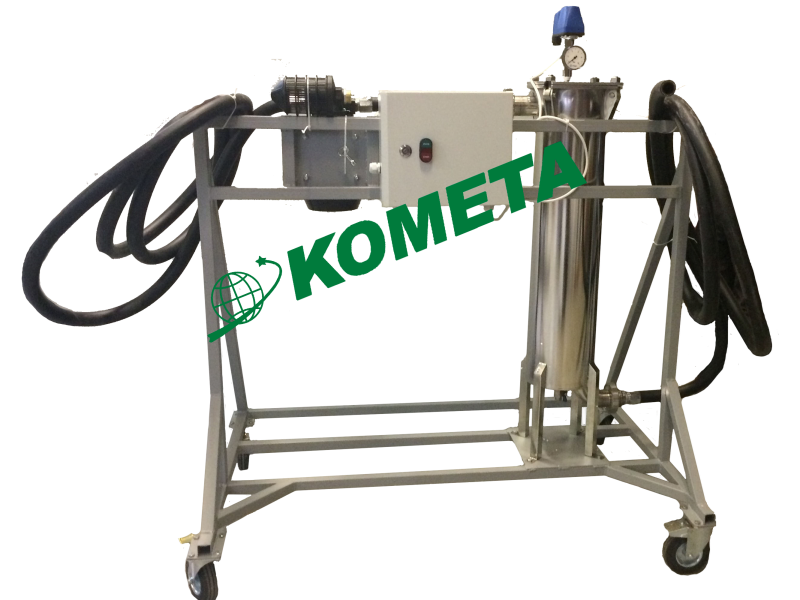

     Мобильные мешочные фильтры серии ОМЕГА Т, установленные на подвижную тележку, предназначены для периодической очистки баков СОЖ на металлорежущих станках от мелкодисперсного шлама. Степень фильтрации СОЖ (от 50 до 5 микрон) определяется в зависимости от свойств фильтровального материала. Фильтрующий элемент – фильтровальный мешок, размещенный в вертикальном корпусе, улавливает остатки твердых загрязняющих веществ. Степень загрязненности фильтровального мешка определяется по манометру, установленному на корпусе фильтра.
     Принцип работы фильтра основан на циркуляционной схеме. По входному патрубку загрязненная СОЖ из бака станка откачивается грязевым насосом. Насос под давлением подает СОЖ в корпус фильтра. В корпусе фильтра установлен фильтровальный мешок, в котором осаждаются загрязнения. По выходному патрубку очищенная СОЖ подается обратно в бак станка. Высокая производительность фильтров серии ОМЕГА Т позволяет в короткий срок отфильтровать СОЖ и очистить бак от загрязнений.
Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ ОМЕГА Т


     Модель      Средняя
производительность
фильтрации*		  Мощность   Масса
л3/мин кВт кг
ОМЕГА Т1 100 1,1 38
ОМЕГА Т2 150 1,1 45
ОМЕГА Т4 300 2,2 66
*   Производительность фильтрации незначительно изменяется
в зависимости от загрязнения фильтровальных мешков.

     Все модели фильтров смазочно-охлаждающей жидкости производства компании КОМЕТА в процессе изготовления оптимизируются под требования заказчика.
