РАБОЧАЯ ЗОНА МЕТАЛЛОРЕЖУЩЕГО СТАНКА
При обработке металла резанием с применением смазочно-охлаждающей жидкости всегда образуются пары СОЖ, которые являются вредными загязнителями воздуха. К ним относятся: туман и пары смазочно-охлаждающей жидкости, неприятные и вредные запахи, дым или их комбинации. Загрязнители, распыленные в воздухе рабочих помещений, представляют серьезные риски для здоровья операторов станков и остального персонала предприятия. Удаление из вдыхаемого на рабочем месте воздуха микрочастиц металла, масляного тумана и минеральных масел предотвращает кожные и респираторные заболевания, рак и аллергии опасные для персонала.
Также немаловажную проблему туман и пары СОЖ могут представлять для электрошкафов и электроприводов станков. Самым очевидным и экономически обоснованным решением задачи удаления загрязнителей воздуха является установка на станки фильтров масляного тумана. Но если на станки закрытого типа это не представляет технической сложности, то с открытыми станками существуют очевидные трудности.
Металлообрабатывающее оборудование классифицируется по определенным признакам, зависящим от рода технологического процесса, режущего инструмента, конструкции станка. Оборудование одного типа может иметь различную компоновку, отличаться по кинематическим схемам перемещений шпинделя и конструкции инструментального магазина. Огромное разнообразие металлорежущих станков по типам и конструктивным особенностям дополняется еще одной важной характеристикой - дизайном локализации рабочей зоны. По этому параметру станки можно разбить на три основные группы: полностью закрытые станки кабинетного типа, полуоткрытые с частично защищенной зоной обработки и полностью открытые станки.
Специалисты компании КОМЕТА наработали большой опыт установки фильтров для улавливания аэрозольных загрязнителей воздуха и элементов ограждений и крыш на полуоткрытые и открытые станки.
|
|
ТЕХНИЧЕСКИЕ РЕШЕНИЯ ПО ПРЕДОТВРАЩЕНИЮ ЗАГРЯЗНЕНИЙ ВОЗДУХА МАСЛЯНЫМ ТУМАНОМ
ВЫТЯЖНЫЕ ЗОНТЫ И ВОЗДУХОЗАБОРНИКИ | |
|

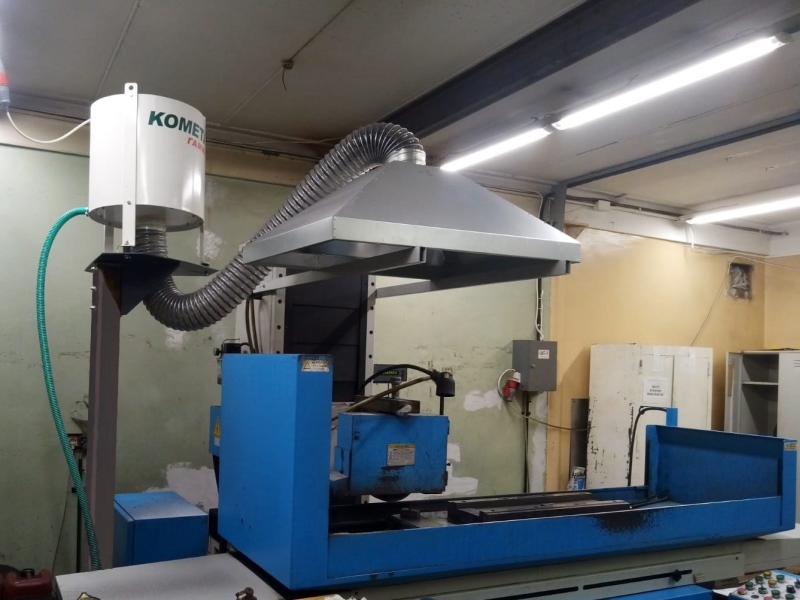

Вытяжные зонты, колпаки или воздухозаборники могут устанавливаться над местом образования загрязнений или в непосредственной близи от зоны мехобработки. Максимальное приближение всасывающего устройства к источнику загрязнения позволяет наилучшим образом улавливать масляный туман и пары СОЖ. Дополнительные ограничители и заграждения возле зоны резания также предотвращают разлёт брызг и рассеивание вредных аэрозолей в атмосферу рабочих помещений.
Из-за необходимости организовывать поток воздуха из большего объёма рабочего пространства над открытыми станками приходится устанавливать вытяжные фильтры масляного тумана повышенной производительности.
|
ЗАЩИТНЫЕ ОГРАЖДЕНИЯ И КРЫШИ | |
|

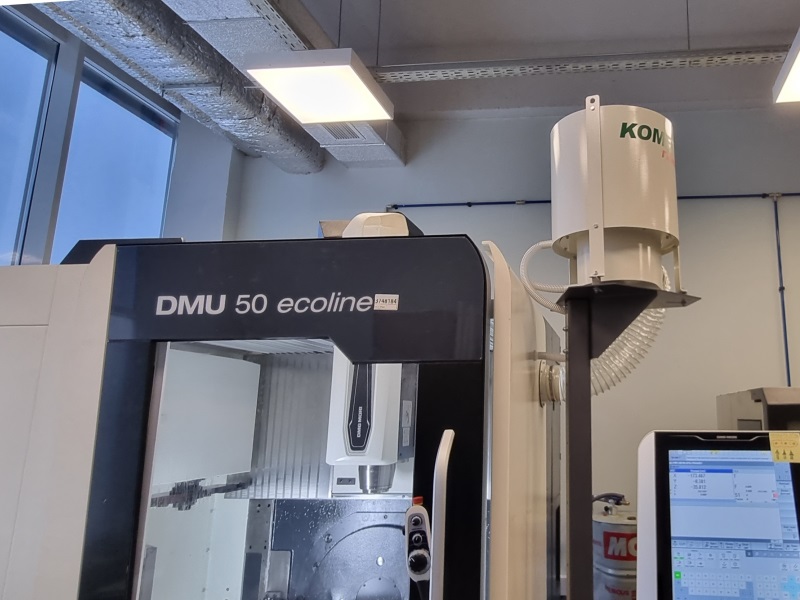

Как правило полуоткрытыми станки изготавливают из-за конструктивных особенностей вертикального перемещения портала или стойки шпинделя, а также устройства смены инструмента. На полуоткрытые станки, имеющие внешнее ограждение, и служащее для защиты от разлёта брызг из рабочей зоны, наша компания предлагает устанавливать крышу.

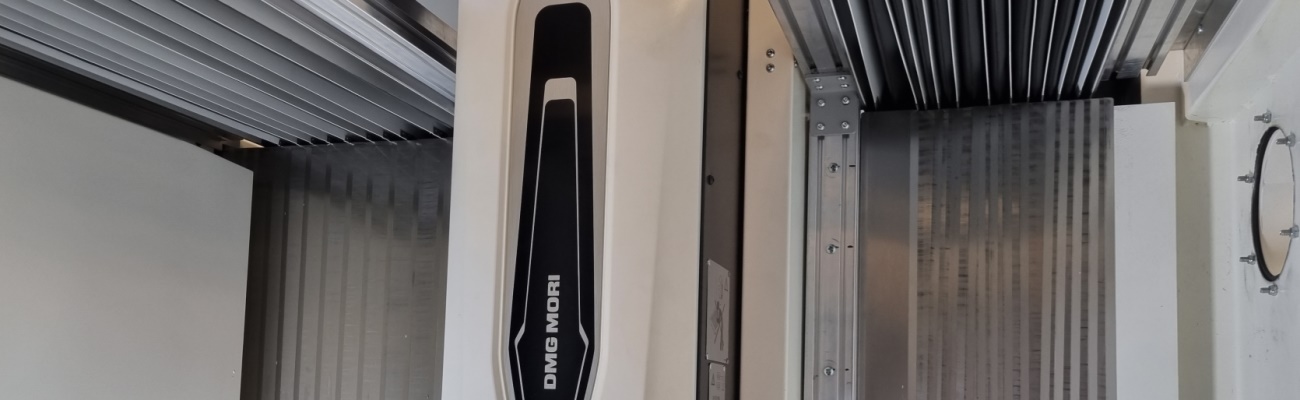

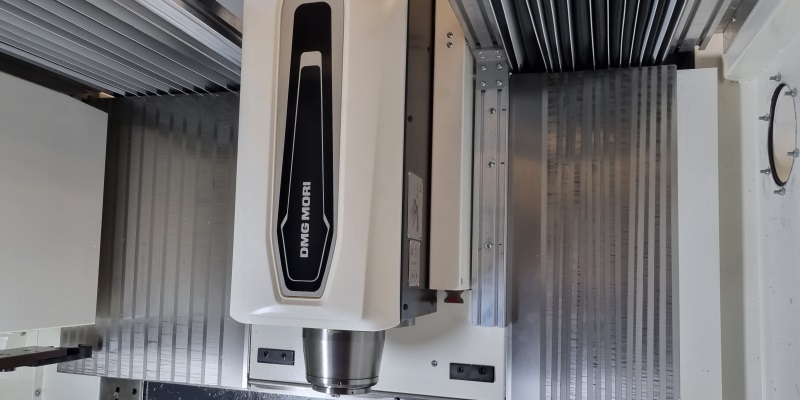

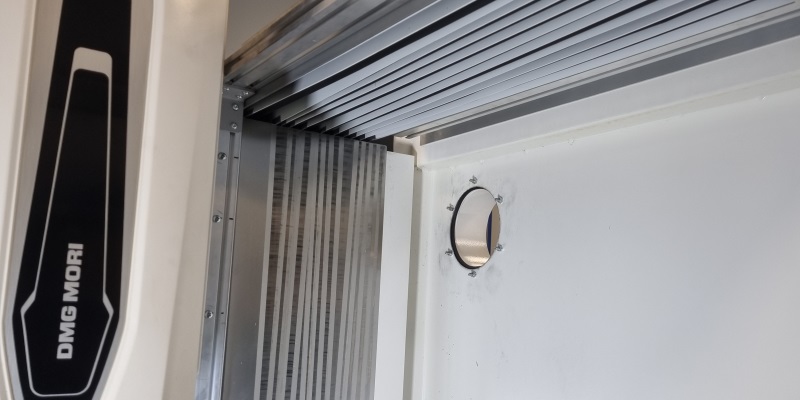

Обычно крыша состоит из двух частей: стационарной неподвижной, закрывающей ту зону, где нет движущихся частей станка или места установки подъёмными устройствами обрабатываемой детали, и подвижной части из гофрозащиты, перемещающейся вместе с порталом шпинделя. Конструкция подвижной гофрозащиты предполагает беспрепятственное перемещение портала как в горизонтальных, так и в вертикальном направлениях. В этом случае фильтр масляного тумана подбирается и устанавливается по правилам как для закрытых станков.
|
|
|
|
|
